DUCA DEGLI ABRUZZI - Sistemazione App. Motore e Dettagli (**)

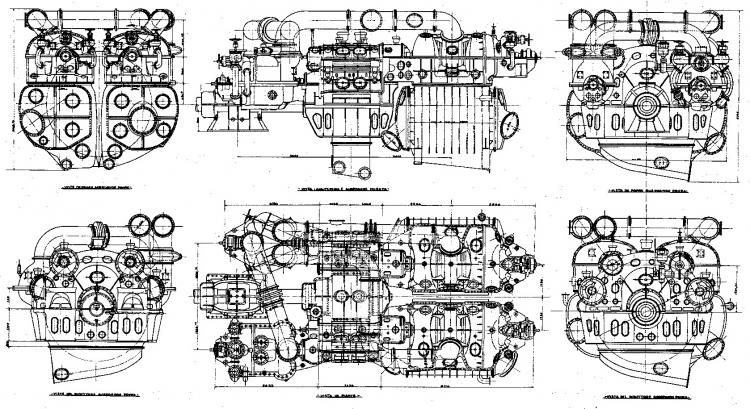

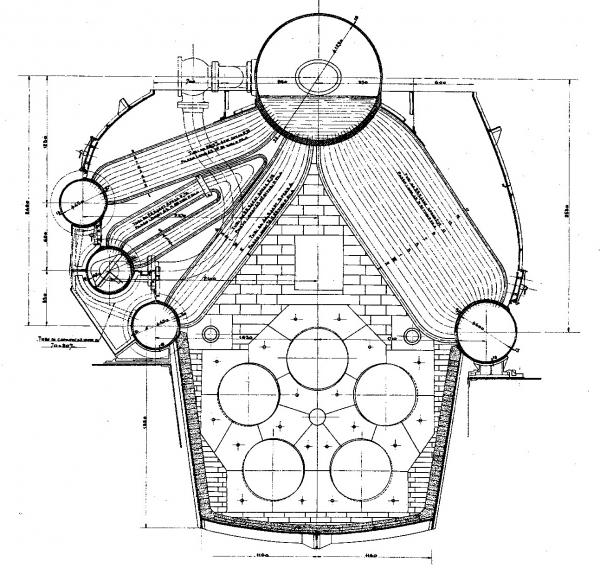

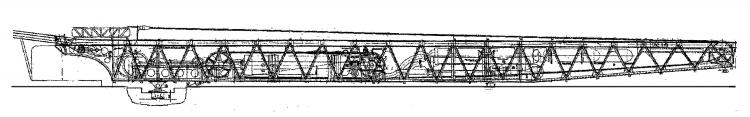

Dai Cantieri Odero-Terni-Orlando di Muggiano, una documentazione di 35 perfette tavole datate 1937-1938 con: sistemazione generale dell'apparato motore nelle sezioni longitudinale, orizzontale e trasversali (1:50), tubolature del vapore principale (1:50), cal­daie principali da 1020 mq e caldaie ausiliarie da 600 mq in tutte le viste e sezioni (1:10), assieme del gruppo turbine (1:25), turbina MP e turbina BP (1:10), fumaiolo di poppa (1:25), disposizione delle linee d'assi (1:50), locali del torrione (1:50), sistemazione delle torrette laterali (1:25), sistemazione dei velivoli (1:100), insieme della cata­pulta nelle viste longitudinale, orizzontale e trasversale (1:20) e congegno di lancio (1:10), sistemazione delle imbarcazioni, albero poppiero e picco im­barcazioni, elettroverricelli per le imbarcazioni (1:5), picco per il motoscafo da m.10 (1:50), sistemazione delle lance di salvataggio (1:50), sistemazione e manovra del battello (1:10), argani a salpare e di tonneggio (1:100), ma­novra imbarco siluri (1:50), sistemazione e manovra paramine (1:50), mac­chinari del timone (1:25), posizione delle bitte, passacavi e ghindare (1:200) e sistemazione del solcometro "Spalazzi" (1:50).
